監控博士-智慧鐵捲門控制器接線教學｜取代式vs併接式安裝

一、動手前：一定要先切斷總電源

不管採用哪種安裝方式，接線與配線時務必先切斷總電源，避免發生觸電或短路等危險。建議在拆卸原本的押扣開關前，先用手機拍下原本的接線位置與線路配置，方便對照或萬一需要復原時參考。

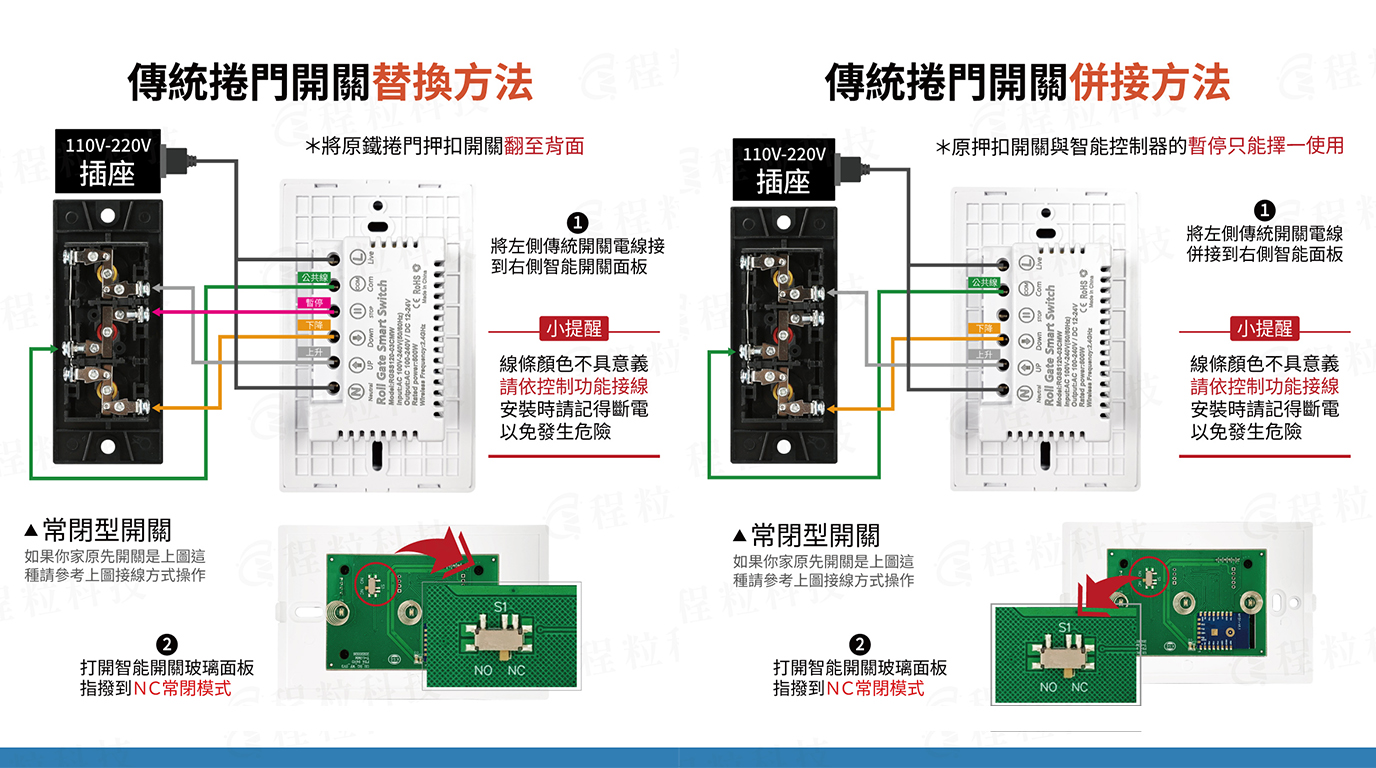

將原本的傳統押扣開關拆下翻至背面，把左側傳統開關上的電線，依照對應功能（公共線、暫停、下降、上升）分別接到右側智慧控制面板背面的接線端子：

重要提醒：線條顏色本身不代表絕對意義，實際接線時務必依照每條線原本對應的實際控制功能來接，不要單純憑顏色判斷，接錯可能導致功能錯亂或設備損壞。

如果你希望保留家中原本的實體押扣開關（例如習慣手動按壓操作，或想留一個實體備援），可以採用併接方式：將左側傳統開關的電線，與智慧控制器並聯接到右側的智能面板。

併接時要特別注意：原本的傳統押扣開關與智慧控制器的「暫停鍵」只能擇一使用，兩者的暫停功能無法同時並存，安裝前建議先想清楚實際使用習慣再決定要不要保留原開關的暫停功能。

接線完成後，打開智慧開關的玻璃面板，將內部的指撥開關撥至「NC常閉模式」，這是讓整組系統正常運作的必要設定步驟，安裝完成後建議實際測試上升、下降、暫停功能是否都能正常反應，確認無誤再蓋回面板。

Q：我對電路不熟，可以自己動手安裝嗎？

A：如果你有基本的電路DIY經驗、也確實做到切斷總電源等安全措施，多數用戶是可以自行完成安裝的；但如果對接線完全沒有把握，或家中線路配置比較特殊（例如沒有明確的零線配置），建議還是委託有經驗的水電或弱電工程人員協助安裝，避免接錯線造成設備或人身安全風險。

Q：家裡是老房子，線路配置跟教學圖不太一樣，怎麼辦？

A：老屋的原始配線方式可能因屋齡、施工年代而有所不同，如果實際拆開後發現線路配置跟說明書描述有出入，建議先拍照記錄現況，再聯繫我們的客服確認，不要憑猜測自行接線。

取代式跟併接式，差別在於「要不要保留原本的實體開關」，安裝步驟本身都不複雜，但務必謹記斷電施工、依照實際功能對應接線這兩個安全原則。裝好之後，接下來就是設定手機App遠端控制跟Siri語音，可以參考《手機遠端與語音控制情境教學》。歡迎前往商品頁了解更多。
