光纖耦合器應用場景解析：配線架ODF、收容盒安裝與設備佈線完整指南
在《光纖耦合器是什麼？與光纖轉接頭差異完整解析》中，我們了解了光纖耦合器是雙母座的面板安裝型元件。但實際上，耦合器具體裝在哪些地方？又是如何運作的？本篇將從三個主要應用場景來解析。
一、應用場景一：光纖配線架（ODF）
什麼是 ODF？

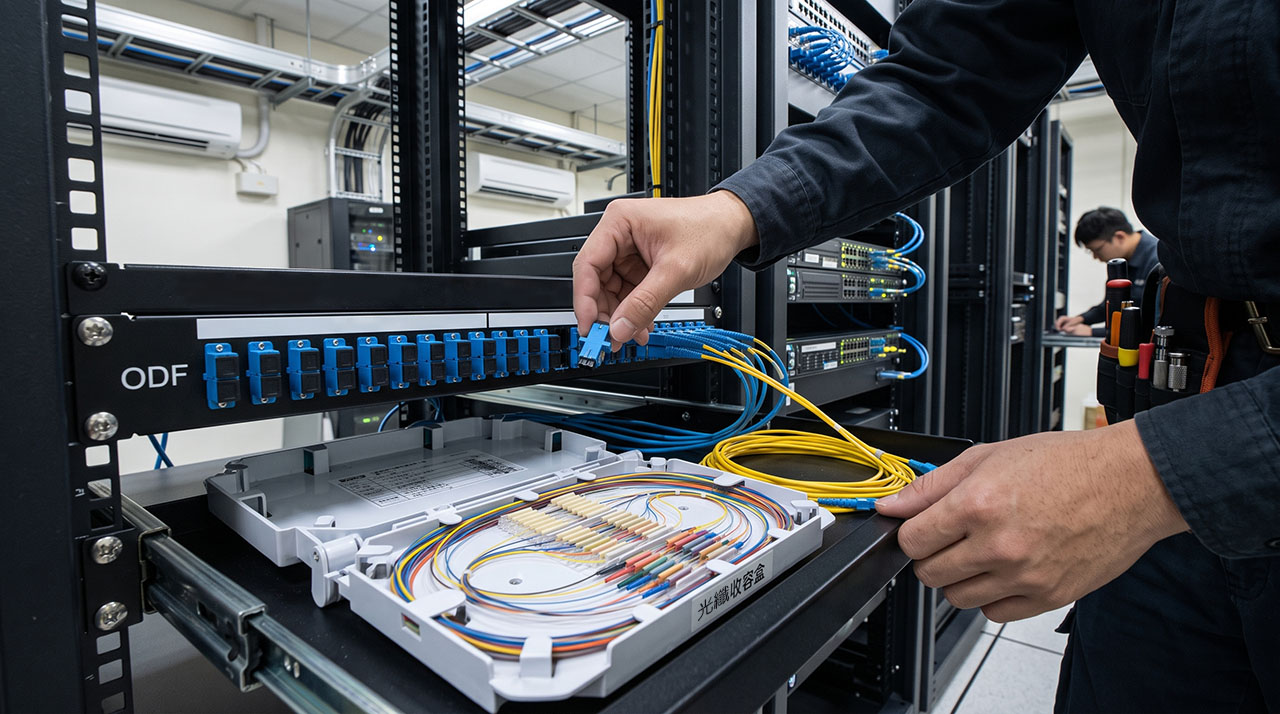

光纖配線架（Optical Distribution Frame，簡稱 ODF）是機房中的光纖配線樞紐，負責將外部光纜與內部設備連接起來。ODF 的面板上排列著多個耦合器孔位，每個孔位安裝一顆耦合器，工程人員可以從面板前方插入光纖跳線，完成線路連接或切換。
耦合器在 ODF 中的角色
ODF 面板上的耦合器扮演「埠位」的角色：
- 前方：插入光纖跳線，連接到機房內的交換器或路由器
- 後方：連接尾纖（Pigtail），與外部光纜熔接
當外部光纜進入機房後，先在 ODF 內部與尾纖熔接，尾纖的另一端插入耦合器後方。機房設備的跳線則從耦合器前方插入，兩端透過耦合器內部的對準套管精確對接，完成光訊號傳輸。
混合型耦合器在 ODF 中的優勢
當機房中同時存在不同接頭類型的設備時，混合型耦合器（如 SC/LC）可以讓不同接頭的跳線在同一面板上直接對接，不需要額外使用轉接頭。監控博士的電信級光纖耦合器 - SC/LC 就適合安裝在 ODF 面板上，讓 LC 跳線與 SC 跳線直接對接。
ODF 中的耦合器容量
ODF 的容量取決於面板大小與耦合器類型。以 1U 機架為例，業界常見的概略配置大致是：SC 耦合器約 24 芯、LC 耦合器約 48 芯（LC 體積較小，密度更高）。這也是為什麼現代機房逐漸從 SC 改用 LC 接頭的原因之一——同樣的面板空間可以容納更多埠位。實際容量仍會因面板廠牌與設計不同而有差異，僅供概念參考。關於 LC 與 SC 的規格差異，可參考《LC、SC、ST、FC光纖接頭規格深度比較》。
二、應用場景二：光纖收容盒
什麼是光纖收容盒？
光纖收容盒（又稱光纖終端盒或光纖接續盒）是較小規模的光纖配線設備，通常安裝在牆壁或機櫃中，用於光纖到府（FTTH）或中小型網路環境的末端接入與線纜管理。
耦合器在收容盒中的角色
光纖收容盒內部安裝耦合器的方式與 ODF 類似，但規模較小：
- 外部光纜進入收容盒後，與尾纖熔接
- 尾纖插入耦合器後方
- 跳線從耦合器前方插入，連接到用戶端設備（如光電轉換器）
監控博士的電信級光纖耦合器產品描述中明確標示「適用於光纖收容盒中」，正是為此場景設計。其低耗損與可消除干擾的特性，確保收容盒中的光纖連接品質穩定。
收容盒 vs ODF 的差異
| 比較項目 | 光纖配線架（ODF） | 光纖收容盒 |
|---|---|---|
| 規模 | 大型機房，數十至數百芯 | 小型環境，數芯至數十芯 |
| 安裝方式 | 19吋機架安裝 | 壁掛或機櫃內安裝 |
| 適用場景 | 電信機房、資料中心 | FTTH、中小型辦公室、監控系統 |
| 耦合器數量 | 多（約24~288芯，依面板而定） | 少（通常約4~24芯） |
三、應用場景三：設備結構佈線
什麼是設備結構佈線？
設備結構佈線是指在機房或通訊機房中，將各種設備（交換器、路由器、光電轉換器、測試儀器等）透過光纖跳線與配線架連接起來的佈線工程。耦合器在這個過程中扮演「介面埠位」的角色。
耦合器在佈線中的實際操作
- 規劃埠位：根據設備的接頭類型，在配線架或收容盒上安裝對應的耦合器
- 跳線連接：從設備拉一條光纖跳線，插入耦合器前方
- 後方對接：耦合器後方連接尾纖或另一條跳線，完成線路
當不同設備使用不同接頭時（如交換器用 LC、舊設備用 SC），可在同一面板上安裝混合型耦合器（SC/LC），讓不同接頭的跳線直接對接，省去額外使用轉接頭的麻煩。
與測試儀器的搭配
在光纖測試場景中，耦合器也用於測試儀器的介面連接。例如 OTDR 測試時，測試儀器透過跳線連接到配線架上的耦合器，再透過耦合器進入被測光纖線路。關於 OTDR 的測試應用，可參考《OTDR測試儀怎麼用？波長與動態範圍選擇完整指南》。
四、耦合器安裝注意事項
安裝方式
耦合器的安裝分為兩種形式：
- 帶法蘭型：耦合器附有金屬法蘭片，用螺絲固定在面板上。安裝牢固，適合需要長期穩定連接的環境。
- 不帶法蘭型：耦合器直接卡入面板孔位，不需螺絲。安裝快速，適合需要頻繁更換或調整的環境。
端面清潔
耦合器內部的對準套管非常精密，灰塵或污漬會大幅增加插入損耗。安裝前應確認：
- 耦合器內部套管清潔無異物
- 跳線接頭端面清潔（使用光纖清潔筆或無塵紙）
- 安裝環境無大量粉塵
彎曲半徑
插入耦合器的跳線應注意彎曲半徑限制。一般標準（非抗彎曲型）的光纖跳線，不管單模或多模，最小彎曲半徑通常都落在約30mm左右，過度彎曲會導致插入損耗增加、甚至長期性能下降。如果案場空間特別狹窄、需要更小的彎曲半徑，市面上另有「抗彎曲（Bend-Insensitive）光纖」產品，最小彎曲半徑可以做到10mm以下，但這是特殊規格的跳線材質，不是一般標準跳線就能達到的規格，選購前需另外確認。
五、常見問題
A：可以。ODF 面板上的每個孔位是獨立的，可以在不同孔位安裝不同類型的耦合器（如部分裝 SC-SC、部分裝 LC-LC、部分裝 SC/LC 混合型）。只要面板孔位尺寸相容即可。
A：耦合器本身是被動元件，不需要供電或定期校正。但建議定期清潔耦合器內部套管與跳線端面，特別是在粉塵較多的環境中。若發現插入損耗異常增加，通常是端面污染所致。
A：可以。收容盒中的耦合器通常為卡入式或螺絲固定式，損壞時可直接拔出更換，不需要更換整個收容盒。
六、結語
光纖耦合器的主要應用場景涵蓋 ODF 配線架、光纖收容盒與設備結構佈線三大領域。無論是大型機房的高密度配線，還是 FTTH 末端接入，耦合器都是不可或缺的面板安裝元件。監控博士的電信級光纖耦合器 - SC/LC 具備低耗損、重複性佳與可消除干擾的特性，適用於光學測試系統、光纖通訊與設備結構佈線，歡迎選購。
