OTDR光纖檢測完整指南：波長、動態範圍怎麼選，測試報告怎麼看
光纖佈線施工完，接上去看畫面正常、訊號有出來，是不是就代表這條線沒問題？其實不一定。單純看終端有沒有畫面，測不出光纖沿途有沒有隱藏的彎折損耗、熔接品質好不好、甚至哪一段線材本身就有瑕疵——這些問題短時間內可能不會發作，等到日後訊號開始不穩定才發現，往往已經很難釐清是原本施工就有的隱患，還是後續其他原因造成的。這時候就需要 OTDR（光時域反射儀） 出場了。
一、OTDR 到底在測什麼？
OTDR 的原理其實不難懂：儀器對著光纖發射一連串光脈衝，光在傳輸過程中會因為玻璃纖維本身的散射（瑞利散射）持續反射出微弱的光訊號回到儀器端，遇到熔接點、連接頭或斷點時，反射訊號還會出現明顯的變化。
OTDR 把這些反射訊號隨時間（也就是隨距離）記錄下來，畫成一條曲線，工程師就能從曲線的斜率跟突波，判斷光纖沿線的損耗分佈、連接點位置跟品質。
二、波長怎麼選：1310 / 1550 / 1610nm
以LY8000-MT為例，支援 1310nm、1550nm、1610nm 三種波長可選，各自的實務用途不太一樣：
- 1310nm：對光纖彎折損耗較敏感，常用來檢測施工時是否有過度彎折的問題。
- 1550nm：長距離傳輸的衰減係數較低，是目前最常用來評估光纖鏈路整體品質的波長。
- 1610nm：波長跟一般傳輸系統常用的 1310/1550nm 錯開，適合在不中斷既有服務的情況下進行線上監測，是維護既有網路時比較常用的選擇。
三、動態範圍怎麼選：24~32dB 可選，決定你測得多遠
前面提過，動態範圍（dB值）決定了 OTDR 能偵測到多微弱的反射訊號，數值越高，能測的距離越遠。
LY8000-MT 提供 24 / 26 / 28 / 30 / 32dB 可選，官方標示最大測量距離可達 150Km——但這是在最高動態範圍、且光纖狀況理想的情況下才有機會達到，實際測距還是要看以下幾個變數：
- 選擇的動態範圍檔位（dB越低，實際能測的距離會相對縮短）
- 光纖本身的衰減係數與熔接點品質
- 波長選擇（1310nm 跟 1550/1610nm 的衰減特性不同）
博士的實務建議：動態範圍不用每次都開到最高！
動態範圍開得越高，儀器通常需要更長的脈衝寬度跟更久的平均取樣時間才能得到穩定曲線。短距離案場（例如社區弱電機房到樓層配線箱）用中低動態範圍檔位反而測得更快、曲線雜訊也更少，長距離幹線才需要拉高動態範圍。
四、事件地圖：準確定位斷點與熔接點
光纖鏈路上的連接點、熔接點、斷點，會在 OTDR 曲線上形成明顯的事件標記。

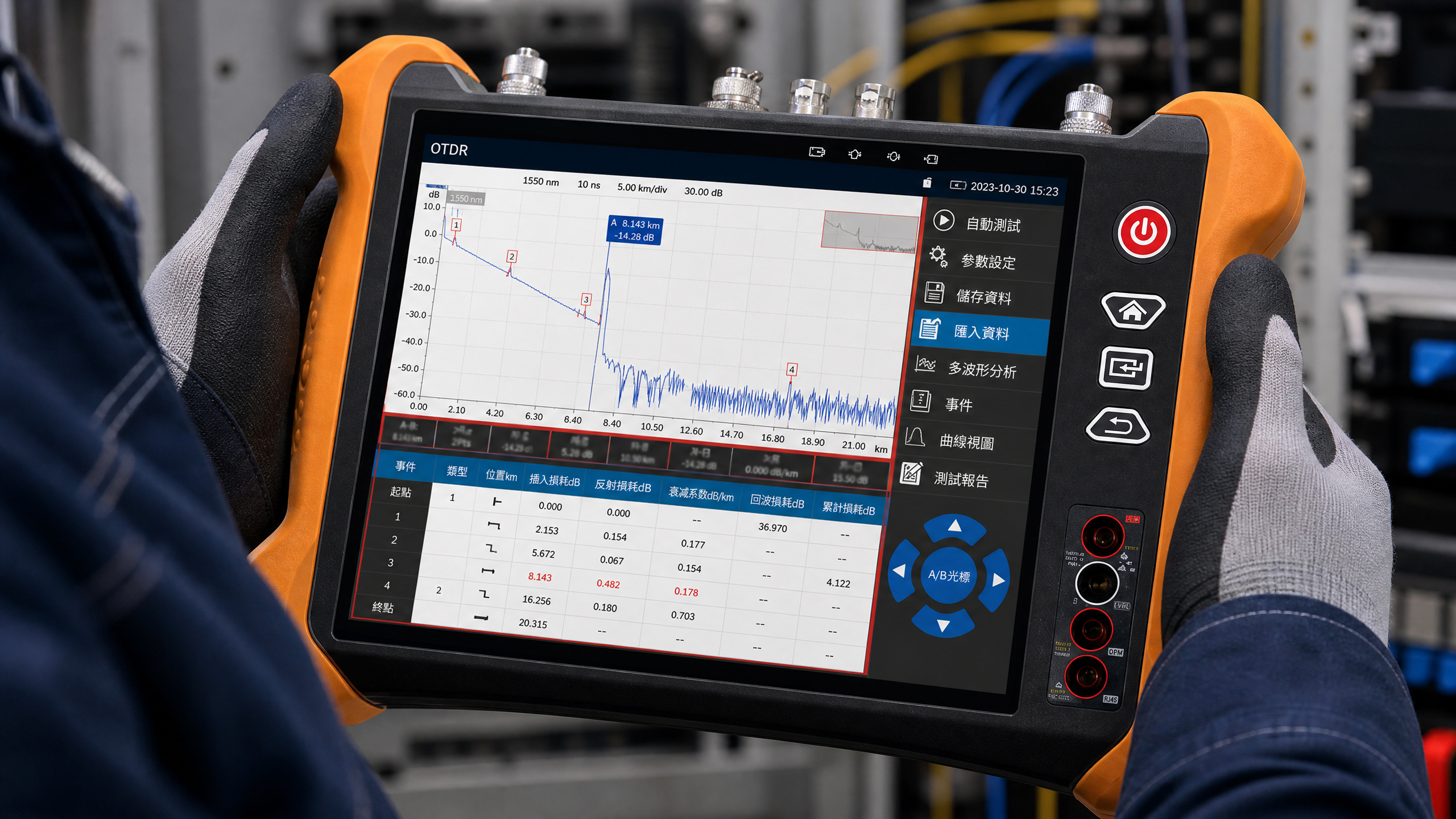

LY8000-MT 的事件地圖功能可以自動標出這些事件點的位置與損耗值，幫助工程師快速判斷問題出在哪一段、大約距離現場多遠，不用整條線路憑經驗用手摸著找。
五、曲線儲存與測試報告：驗收留存的關鍵
測試完成後的曲線可以保存為 otdr、otdrt、sor 三種常見格式，方便匯入其他分析軟體交叉比對，儀器內建也支援縮放、移動查看曲線細節，分析事件點時不用瞇著眼睛看小螢幕。
對接案場驗收跟大型專案來說，更實用的是測試報告匯出功能：可以把曲線軌跡圖、參數設定、光纖事件資訊、鏈路資訊整理成 Excel、PDF 或截圖檔案，直接附在竣工報告裡交給業主，比起口頭保證「這條線沒問題」，一份有數據的測試報告更有說服力，也是保護自己工程品質的證明。
六、常見問題（FAQ）
A：150Km 是在最高動態範圍（32dB）搭配理想光纖條件下的理論上限，實際測距還會受到你選擇的動態範圍檔位、光纖品質、波長等因素影響，屬於正常現象，不代表儀器有問題。
A：如果是社區、辦公室這類短距離佈線（幾百公尺到幾公里內），中低動態範圍（例如24~28dB）通常就足夠，測試速度也比較快；只有長距離幹線或需要精確判斷微小損耗事件時，才需要拉高到30dB以上。
七、結語：測試不是形式，是專業與數據證明
OTDR 測試不是「為了測試而測試」，而是幫工程師跟業主雙方都留下一份看得懂、有數據的驗收證明。搞懂波長跟動態範圍怎麼選，測試效率跟準確度都能明顯提升。
想知道這台工程寶還有哪些功能，歡迎前往監控博士商品專區了解 LY8000-MT 完整規格。LY-MOT-35這一款也可以測試OTDR喔！
