網路線材與PoE測試工具實戰：TDR測線、尋線器、PoE供電怎麼測

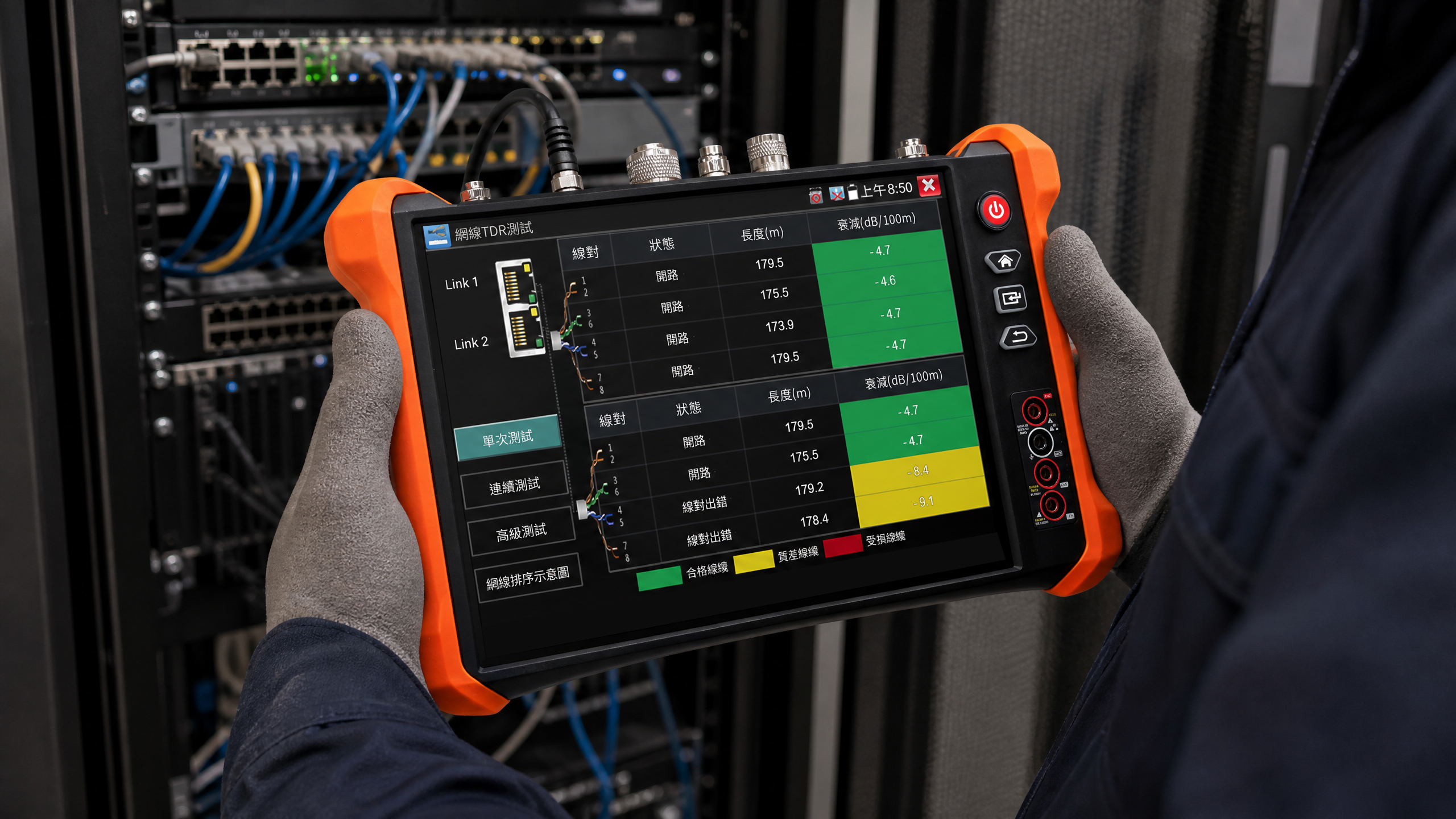

一、網線TDR測試：測線長、抓斷點

TDR（時域反射）測試網路線的原理，跟 OTDR 測光纖的邏輯類似，差別在於 TDR 測的是電訊號在銅纜中的反射，而不是光訊號。透過發送電訊號並分析反射情況，可以測出網路線的實際長度、判斷線材是否有斷路或短路的問題，對於已經佈好線、但看不到線材實體走向的案場（例如埋在天花板或牆壁裡的線路）特別實用。

二、UTP線序測試：工地最常見的接線失誤

網路線的水晶頭接線順序（線序）接錯，是工地佈線最常見的失誤之一，輕則傳輸速度異常，重則整條線路完全不通。UTP 線序測試能快速確認8芯線是否依照標準順序接好，抓出接線失誤，避免安裝完才發現整條線路要拆掉重做。

三、數位防燒尋線器：多線材環境裡的找線神器

案場配線箱裡常常有一堆長得一模一樣的網路線、電話線混在一起，尋線器就是靠音訊訊號協助工程師快速對應出正確的線頭。LY8000-MT 搭配的是數位防燒尋線器，數位訊號抗干擾能力較強、尋線更精準，「防燒」的設計則能避免誤接到電話線或其他帶電線路時燒毀設備，對於經常在複雜配線環境作業的工程師來說是實用的保護機制。

四、PoE供電測試：內建供電輸出，現場直接帶電測試

PoE（乙太網路供電）讓攝影機不需要另外拉電源線，直接透過網路線就能同時傳輸資料跟供電，但實務上常遇到的問題是：供電功率夠不夠、電壓穩不穩定，導致攝影機開機異常或運作不穩。

LY8000-MT 內建 PoE 25.5W 供電輸出（同時支援 DC12/24V 供電），可以直接對攝影機供電測試，不用另外接電源供應器就能確認攝影機能否正常開機運作，對現場快速排查供電問題非常方便。

五、WiFi分析儀與進階網路工具：無線環境快速盤點

如果案場涉及 WiFi 攝影機或無線橋接，WiFi 分析儀可以協助快速掃描現場的 WiFi 頻道使用狀況、訊號強度，判斷是否有頻道干擾問題；搭配進階網路工具的 IP 掃描功能，也能快速找出網段內的設備 IP，省去逐一手動查詢的時間。

六、常見問題

七、結語

網路線材看起來不起眼，卻是整個監控系統能不能穩定運作的地基。TDR測線、線序測試、尋線器、PoE供電測試，這幾個工具搭配起來用，能幫工程師在現場就把大部分佈線問題排查完，不用等系統上線後才發現狀況。想了解這台工程寶還有哪些功能，歡迎前往監控博士商品專區了解全系列工程測試器完整規格。
