類比／同軸高畫質攝影機測試怎麼做？AutoHD自動識別與CVBS迴路測試解析

一、為什麼舊案場還要測類比訊號？

同軸線材佈線成本低、施工相對簡單，很多既有建築的管線早就佈好同軸線，如果要全面換成光纖或網路線，往往牽涉到重新拉線的高額成本。因此監控系統維修、局部汰換攝影機時，同軸類比訊號的測試需求依然存在，尤其是老舊社區的弱電機房維護，經常需要面對這類混合訊號環境。

二、AutoHD自動識別：免去人工逐一嘗試

類比高畫質訊號其實有好幾種不同的技術格式——TVI、CVI、AHD，各家攝影機廠商採用的標準不盡相同，過去工程師要判斷現場攝影機是哪一種格式，常常得一個一個手動切換測試螢幕的顯示模式來試。

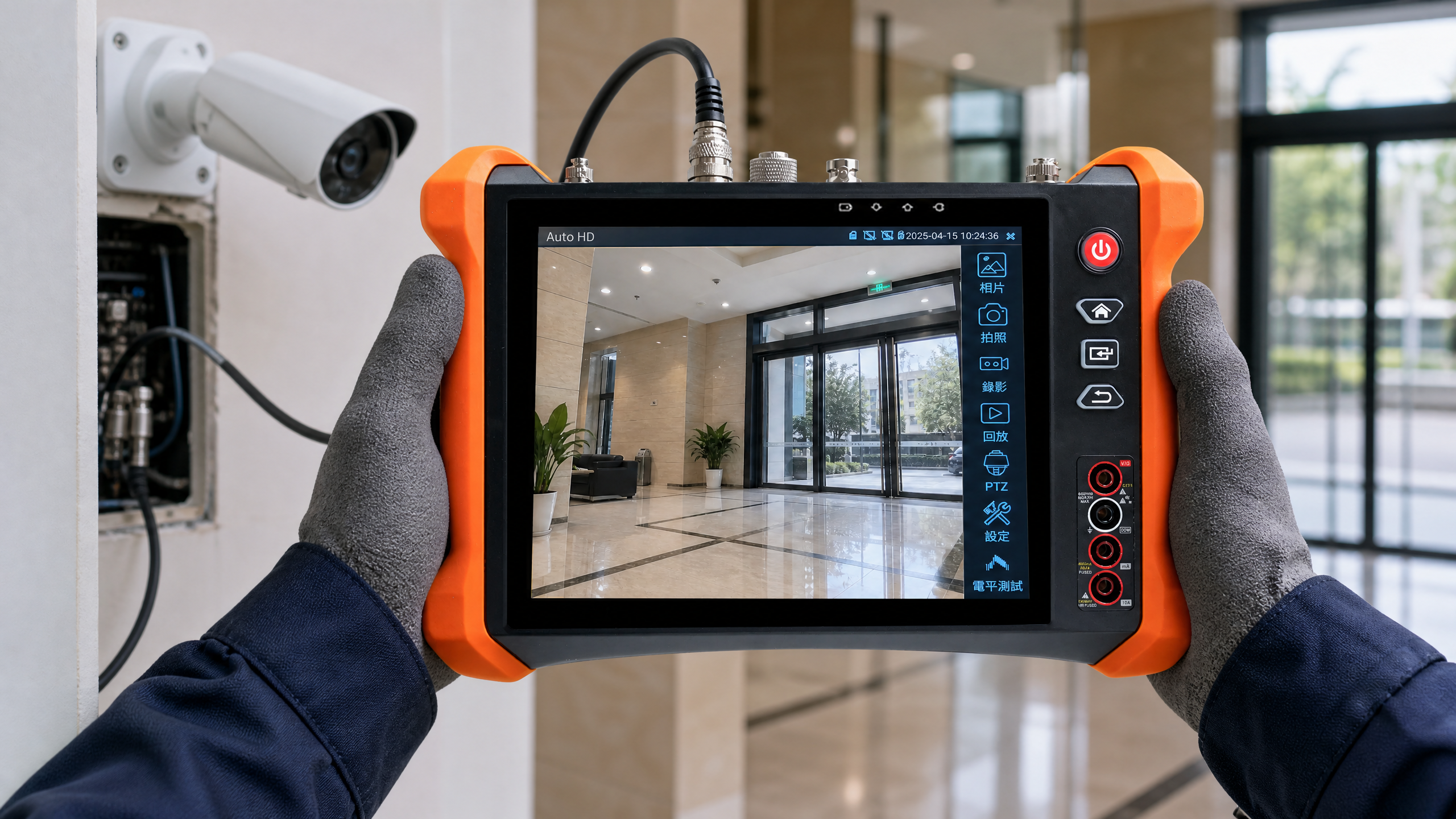

AutoHD 自動識別功能，能自動判斷現場訊號屬於 TVI、CVI、AHD 或傳統 CVBS 哪一種格式並自動切換顯示，省去人工逐一嘗試的時間，對於同時維護多個不同年代案場的系統整合商來說，能省下不少現場排查時間。

三、支援規格：TVI / CVI / AHD

TVI、CVI、AHD，這三種格式最高都能測到 4K 等級的訊號，涵蓋目前市面上主流的類比高清攝影機規格。

四、CVBS迴路測試：老屋常見雜訊問題的排查工具

傳統 CVBS（複合視訊訊號）在老舊建築中經常遇到接地不良、線材老化導致的雜訊或畫面閃爍問題，CVBS 迴路測試能協助工程師判斷訊號迴路是否正常，是排查這類老屋監控系統疑難雜症時的實用工具。

五、實務情境：維修案場的驗機流程

接手一個既有監控系統的維修或局部升級案件時，比較有效率的做法是：先用 AutoHD 自動識別確認現場各攝影機的訊號格式，畫質異常時用對應格式的測試模式進一步確認是攝影機本身老化，還是線材、接頭的問題，如果懷疑是迴路接地異常，再搭配 CVBS 迴路測試進一步排查。

六、常見問題

七、結語

類比同軸系統不會一夕之間從市場上消失，工程師手上有一台能同時應付新舊訊號格式的測試器，處理案場維修時才不會綁手綁腳。想了解這台工程寶還能做哪些測試，歡迎前往監控博士商品專區了解全系列工程測試器完整規格。
