PoE 網路攝影機布線教學｜新手也能快速完成監控安裝

一、PoE 是什麼？一線搞定供電與傳輸

PoE 的全名是 Power over Ethernet，中文稱為「乙太網路供電」。它是一項革命性的技術，允許網路線（例如 Cat5e 或 Cat6）在傳輸資料的同時，也能為連接的設備提供直流電。對於 PoE 網路攝影機來說，這意味著您只需要一條網路線，就能同時解決影像傳輸與電力供應的問題，不再需要在攝影機旁尋找電源插座。

PoE 技術的四大優勢：

• 簡化佈線：只需佈署一條網路線，大幅降低施工複雜度與材料成本。
• 安裝彈性：攝影機可安裝在任何網路線能到達的地方，不受限於電源插座位置。
• 安全可靠：PoE 採用低電壓供電，比傳統的交流電更安全，且透過交換機集中供電，方便管理。
• 穩定傳輸：有線連接遠比 Wi-Fi 穩定，能確保監控影像不中斷、不延遲。

二、設備選擇：PoE 交換機與網路線規格

要建置一套穩定的 PoE 監控系統，選對核心設備至關重要。您需要準備一台 PoE 交換機與品質優良的網路線。

PoE 交換機 (PoE Switch)

PoE 交換機是整個系統的心臟，它負責將來自數據機或路由器的網路訊號分發給多台攝影機，並同時為它們供電。挑選時需注意：

• 埠數 (Port)：根據您預計安裝的攝影機數量選擇，常見有 4埠、8埠、16埠等，建議預留 1-2 個埠以備擴充。
• PoE 供電標準：務必確認交換機支援的 PoE 標準（如 802.3af/at/bt）能滿足您攝影機的耗電需求。把它想像成手機充電器有不同瓦數(W)一樣，高耗電的 PTZ 攝影機就需要功率更高的 PoE+ (802.3at) 或 PoE++ (802.3bt) 標準。
• 總供電預算 (PoE Budget)：這是交換機所能提供的總電量。您需要計算所有攝影機的總耗電量，確保不超過交換機的總 PoE 預算。

網路線規格選擇 (Cat5e vs Cat6)

網路線是系統的血管，其品質直接影響影像的穩定性。目前主流為 Cat5e 與 Cat6 兩種規格。

三、施工佈線實戰：星狀拓撲是王道

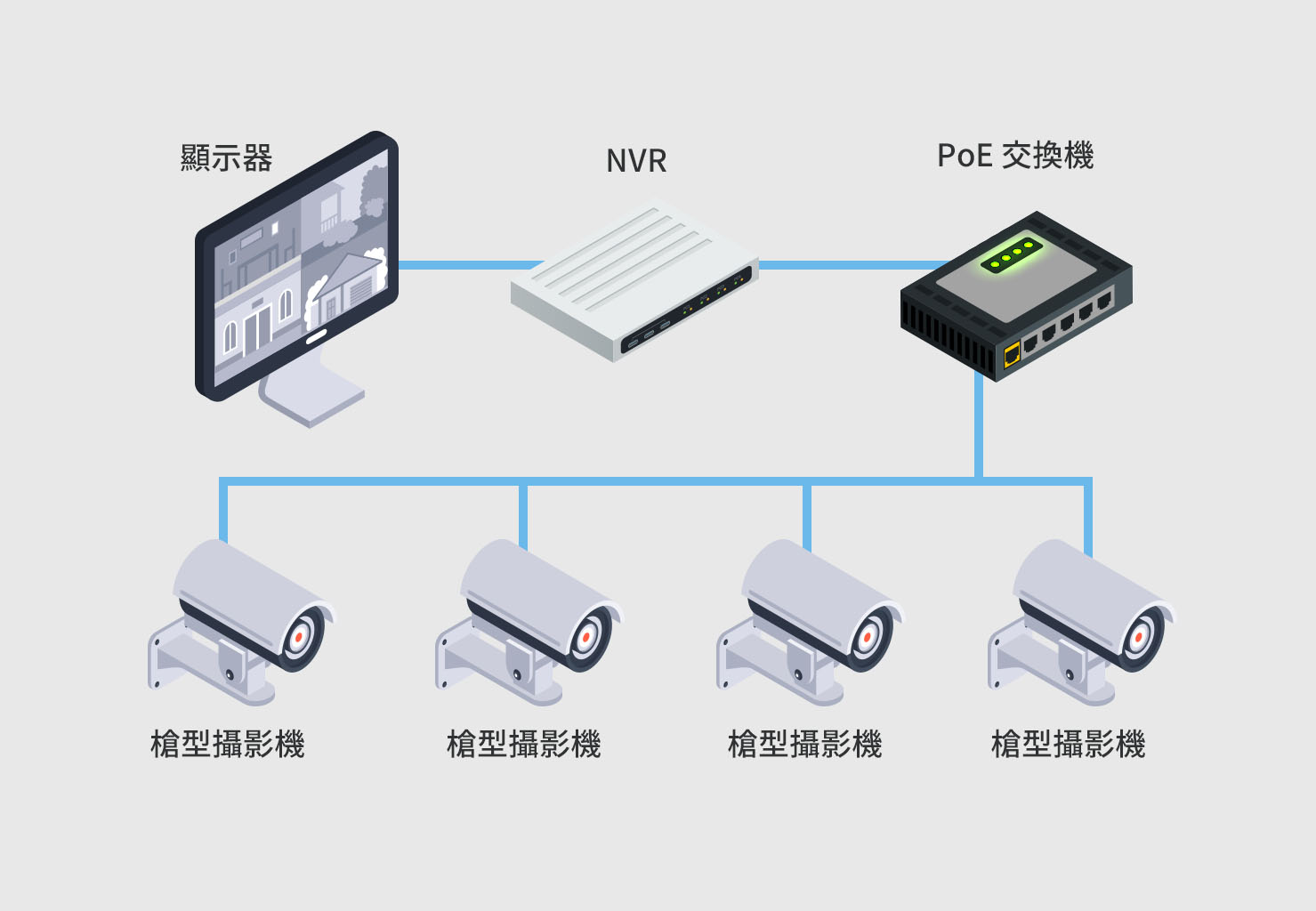

在監控系統佈線中，最推薦且最穩定的架構是「星狀拓撲 (Star Topology)」。這種方式是將每一台 PoE 攝影機都用一條獨立的網路線，直接連接回中心的 PoE 交換機。

為什麼推薦星狀拓撲？

• 高穩定性：每台攝影機都是獨立線路，其中一台故障不會影響其他攝影機運作。
• 易於除錯：若某支攝影機斷線，只需檢查該條線路即可，問題排查非常簡單。
• 效能最佳：確保每台攝影機都能獲得穩定足夠的電力與網路頻寬。

應盡量避免將攝影機以「串聯 (Daisy Chain)」方式連接，這種方式容易導致單點故障（中間設備一壞，後面全斷）與供電不足的問題。

四、常見錯誤與避坑指南

為了確保您的安裝過程順利，請務必避開以下幾個新手常見的錯誤：

1. 超過 100 公尺傳輸極限：單條網路線的 PoE 供電與資料傳輸穩定距離上限約為 100 公尺 (328 英尺)。若需超長距離佈線，請加裝 PoE 延伸器。
2. 忽略 PoE 供電預算：安裝前未計算所有攝影機的總耗電量，導致交換機過載，造成部分攝影機無法啟動或頻繁斷線。
3. 使用劣質網路線或水晶頭：劣質的線材或壓接不良的水晶頭會導致訊號衰減與供電不穩，是許多斷線問題的元兇。請務必選購純銅網路線。
4. 室外未做防水保護：網路線接頭若暴露在戶外，一定要使用防水盒或防水膠帶做好保護，避免雨水滲入導致接點氧化短路。
